Mostradores e ecrãs

Se desejar visualizar os valores medidos fornecidos pelo sensor, a WayCon oferece as séries PAX e WAY a solução ideal para cada sinal de sensor. O design modular dos nossos mostradores permite a atualização com uma variedade de cartões de saída, que permitem o processamento adicional de dados através do controlador ou do PC. Funções como repor, definir valores de limite, linearizar e muito mais, tornam os dispositivos visores multifuncionais reais.

[Translate to PT:] Positionsanzeige WAY-AX

Mostradores de posição WAY-AX

Número de canais	2
Entrada analógica	-10...+10 V, 0...20 mA, 4...20 mA, Potentiometer
Entrada controlo	HTL, PNP
Alimentação do sensor	sim, por 250 mA
Números	8
Saída	-10...+10 V, 0...20 mA, 4...20 mA, 4 controlo, 2 relé
Interfaces	RS232
Tipo de sensor	sensores analógica
Descarregamento	Folha de dados \| Manual \| RS-Protocol \| Dados em CAD (a pedido)

Mostradores de posição WAY-DX e WAY-DXM

Número de canais	2
Entrada incremental	HTL, TTL
Entrada controlo	PNP
Alimentação do sensor	sim, por 250 mA
Números	8
Saída	-10...+10 V, 0...20 mA, 4...20 mA, 4 controlo, 2 relé
Interfaces	RS232
Tipo de sensor	sensores incremental
Descarregamento	Folha de dados \| Manual \| RS-Protocol \| Dados em CAD (a pedido)

Mostradores de posição WAY-SX

Número de canais	2
Entrada digital	SSI
Entrada controlo	PNP
Alimentação do sensor	sim, por 250 mA
Números	8
Saída	-10...+10 V, 0...20 mA, 4...20 mA, 4 controlo, 2 relé
Interfaces	RS232, RS485
Tipo de sensor	sensores digital SSI
Descarregamento	Folha de dados \| Manual \| RS-Protocol \| Dados em CAD (a pedido)

Mostradores de posição PAX

PAXD Potenciómetro	PAXP analógica	PAXI incremental

Número de canais	1 to 2
Entrada	Potenciómetro (PAXD), analógica (PAXP), Incremental (PAXI)
Alimentação do sensor	sim, por 50 mA
Números	5 (PAXD, PAXP), 6 (PAXI)
Saída	Diversos sobre cartões plug-in
Interfaces	Diversos sobre cartões plug-in
Descarregamento	Folha de dados PAXD \| PAXP/PAXDP \| PAXI Manual PAXD \| PAXP PAXDP \| PAXI Dados em CAD PAXProLog

Conversores de sinal

Os conversores de sinal, também denominados transdutores, podem ser usados para converterem sinais de saída de sensores existentes noutras dimensões maiores. Por exemplo, o conversor de sinal PMX-24 converte sinais de sensores de saída potenciométrica em sinais analógicos como 4 ... 20 mA ou 0 ... 10V.

Conversores de sinal PMX-24

Modelo	Conversores de sinal
Entrada	1...20 kOhm
Fornecimento	9...36 VDC
Intervalo de temperatura	-40...+85 °C
Saída	4...20 mA, 0...10 V, 0...5 V, ±10 V, ±5 V
Descarregamento	Folha de dados \| Manual de instruções \| Dados em CAD

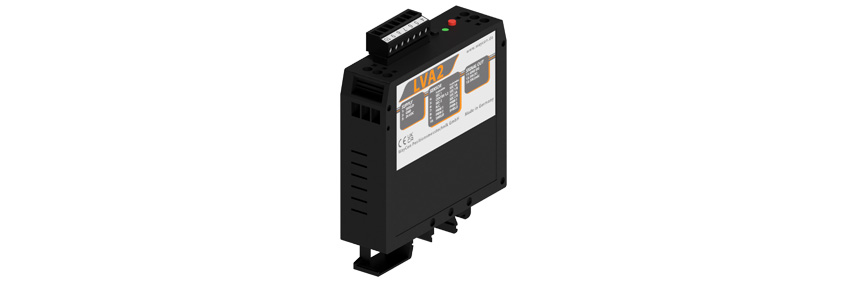

Amplificador de medição LVA2

Modelo	Amplificador de medição LVDT
Sensibilidade	todas as sensibilidades habituais
Fornecimento	18...30 VDC
Intervalo de temperatura	-25...+85 °C
Saída	4...20 mA, 0...10 V
Descarregamento	Folha de dados Manual de instruções LVDT Manual de Teach LVA2

Conversores de sinal IMX

Modelo	Conversores de sinal
Entrada	HTL, TTL, SSI
Fornecimento	18...30 VDC
Intervalo de temperatura	-20...+60 °C
Saída	0...20 mA, 4...20 mA, ±10 V
Descarregamento	Folha de dados \| Manual
